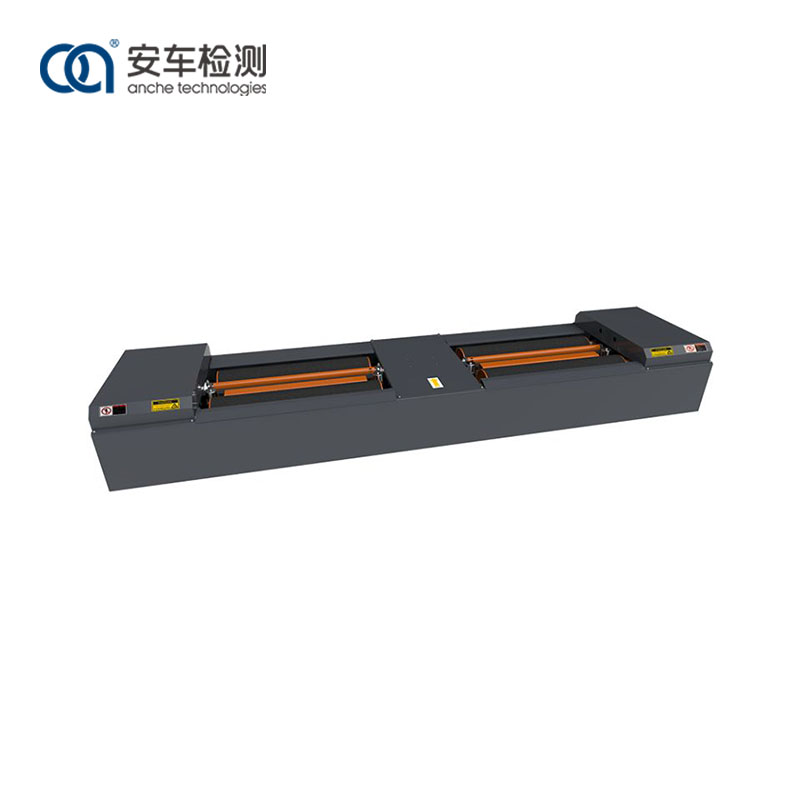

Tester di frenu a rulli Anche 10-Ton hè cuncepitu è fabbricatu strettamente in cunfurmità cù i normi naziunali cinesi GBT13564 Tester di frenu di l'automobile Roller opposte force è JJG906 Roller Tester di frenu di forza opposta.
Anche un tester di frenu à rulli 10-Ton pò pruvà a forza di frenu massima di e roti, a forza di ritardamentu di a rota, l'equilibriu di a forza di frenu (differenza trà e forze di frenu di a rota sinistra è a rota diritta) è u tempu di coordinazione di frenu, evaluendu cusì a prestazione di frenu di un assi unicu. è tuttu u veiculu.
Adopta un disignu di rulli irregolari, è ferma u mutore cù u terzu rullu per riduce l'abrasione di u rullu in u prucessu di prova;
A superficia di u rollu hè trattatu cù corindone, è u coefficient d'aderenza hè vicinu à a situazione attuale di a superficia stradale;
U sensoru di forza di frenu d'alta precisione hè aduttatu;
Aduprà un dispositivu di elevazione unicu, per riduce l'impattu di i veiculi à l'equipaggiu, è facilità a partenza di i veiculi.
A velocità di prova hè facultativa: 2,5-5,0 km/h
Per a cunvenzione di i veiculi chì entranu è escenu da u tester, u dispusitivu hè dotatu di fasci di elevazione di l'airbag indipindenti di sinistra è di diritta. Prima chì u veiculu viaghja nantu à u tester di frenu, l'interruttore fotoelettricu ùn leghje micca l'infurmazioni in u locu di u veiculu, è dopu u fasciu di elevazione di l'airbag s'alza, chì permette à u veiculu di entre in u dispusitivu; quandu l'interruttore fotoelettricu riceve u signale in u locu, u sistema manda un cumandamentu, u fasciu d'elevazione scende, è i roti giranu cù u rullu per l'ispezione; Dopu chì l'ispezione hè stata fatta, u fasciu di elevazione di l'airbag indipendente si alza è u veiculu s'alluntana da u tester.
U mutore hè apposta è fabbricatu per assicurà chì a forza massima di frenu nantu à u rullu risponde à i requisiti di a capacità di carica nominale. A scatula di torque di l'ingranaggio di u mutore hà una forza affidabile è un torque abbastanza. U mutore conduce i gruppi di rulli attraversu a scatula di torque per rotà e roti di u veiculu. Quandu i roti frenanu, a forza di reazione trà u pneumaticu è u rullu face chì a scatula di torque bascule. A forza di frenu hè cunvertita in una uscita di signale elettricu attraversu a leva di misurazione di forza à l'estremità frontale di a scatula di torque è u sensor di pressione installatu nantu à questu. Dopu esse trattatu da u sistema di cuntrollu elettronicu, pò esse affissatu attraversu u sistema di cuntrollu.
1) Hè saldatu da una pipa d'acciaio quadrata solida è una struttura di piastra d'acciaio di carbonu, cù una struttura precisa, alta resistenza è resistenza à u rolling.
2) Adopta un designu di rulli altu è bassu, cù a tecnulugia di u terzu roller stop motor, riducendu l'usura di i pneumatici causata da u roller durante u prucessu di ispezione.
3) A superficia di u rollu hè trattatu cù corindone, è u coefficient d'aderenza hè vicinu à a situazione attuale di a superficia stradale.
4) Sensori di forza di frenu di alta precisione sò scelti cum'è cumpunenti di misurazione, cù dati precisi è precisi.
5) L'interfaccia di cunnessione di u signale adopta un disignu di plug d'aviazione, chì assicura una stallazione rapida è efficiente, dati stabili è affidabili
Tester di frenu à rulli Anche 10-Ton hè adattatu per diverse industrii è campi, è pò esse usatu in u mercatu dopu à l'automobile per u mantenimentu è u diagnosticu, è ancu in centri di teste di veiculi per l'ispezione di i veiculi.
Mudellu |
ACZD-10 |
ACMZD-10 (per i dui vitture è motociclette) |
Massa di carica à l'assi ammissibile (kg) |
10 000 |
10 000 |
Forza di frenu massima misurabile (N) |
30.000 × 2 |
3.000 × 2 / 3 000 (motocicletta) |
Errore di indicazione di forza di frenu |
<± 3% |
<± 3% |
Dimensioni rulli (mm) |
ф245 × 1050 |
ф245 × 1050 (longu) ф195 × 300 (cortu) |
Spanu internu di u rullu (mm) |
700 |
700 |
Spanu esternu di u rullu (mm) |
2800 |
2800 |
Distanza centru di i rulli (mm) |
447 |
469/300 |
putenza di u mutore (kw) |
2 × 11 kW |
2×11kw (car) /0.75kw (motocicletta) |
Dimensioni di cunfine (K*W*H) mm |
4000 × 960 × 400 (l'altezza hè 535 cù a tappa di a piastra) |
3940 × 960 × 761 (l'altezza hè 855 cù u platu) |
Forma di superficia roller |
Corindone |
Corindone |
U terzu rullu |
Iè |
Iè |
Pressione di l'aria di travagliu (MPa) |
0,6-0,8 |
0,6-0,8 |
Metudu di elevazione |
Elevazione di l'airbag |
Elevazione di l'airbag |
Alimentazione di u mutore |
AC380V ± 10% |
AC380V ± 10% |
Alimentazione di u sensoru |
