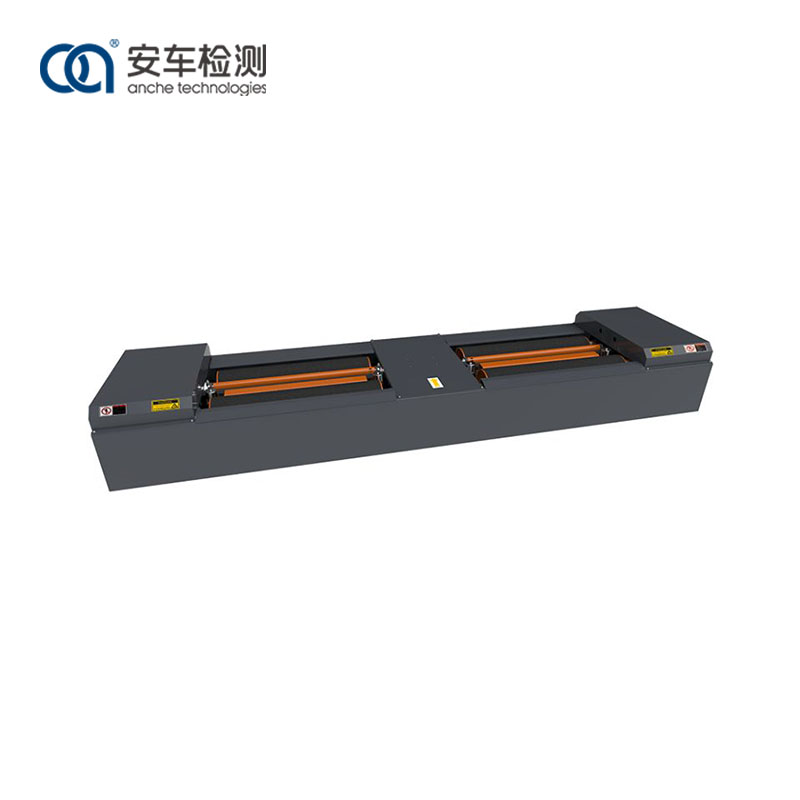

Anche u tester di frenu à rulli 3-Ton pò pruvà a forza di frenu massima di e rote, a forza di ritardazione di a rota, l'equilibriu di forza di frenu (differenza trà e forze di frenu di a rota sinistra è a rota diritta) è u tempu di coordinazione di frenu, evaluendu cusì a prestazione di frenu di un assi unicu. è tuttu u veiculu.
Adopta un disignu di rulli irregolari, è ferma u mutore cù u terzu rullu per riduce l'abrasione di u rullu in u prucessu di prova;
A superficia di u rollu hè trattatu cù corindone, è u coefficient d'aderenza hè vicinu à a situazione attuale di a superficia stradale;
U sensoru di forza di frenu d'alta precisione hè aduttatu;
Aduprà un dispositivu di elevazione unicu, per riduce l'impattu di i veiculi à l'equipaggiu, è facilità a partenza di i veiculi.
A velocità di prova hè facultativa: 2,5-5,0 km/h
U mutore hè apposta è fabbricatu per assicurà chì a forza massima di frenu nantu à u rullu risponde à i requisiti di a capacità di carica nominale. A scatula di torque di l'ingranaggio di u mutore hà una forza affidabile è un torque abbastanza. U mutore conduce i gruppi di rulli attraversu a scatula di torque per rotà e roti di u veiculu. Quandu i roti frenanu, a forza di reazione trà u pneumaticu è u rullu face chì a scatula di torque bascule. A forza di frenu hè cunvertita in una uscita di signale elettricu attraversu a leva di misurazione di forza à l'estremità frontale di a scatula di torque è u sensor di pressione installatu nantu à questu. Dopu à esse trattatu da u sistema di cuntrollu ilittronica, si pò esse mustratu à traversu u sistema di cuntrollu.
Per a cunvenzione di i veiculi chì entranu è escenu da u tester, u dispusitivu hè dotatu di fasci di elevazione di l'airbag indipindenti di sinistra è di diritta. Prima chì u veiculu si mette nantu à u tester di frenu, l'interruttore fotoelettricu ùn leghje micca l'infurmazioni in situ di u veiculu, è dopu u fasciu di elevazione di l'airbag s'alza, chì permette à u veiculu di entre in u dispusitivu; quandu l'interruttore fotoelettricu riceve u signale in u locu, u sistema manda un cumandamentu, u fasciu di elevazione scende, è e roti giranu cù u rullu per l'ispezione; Dopu chì l'ispezione hè stata fatta, u fasciu di elevazione di l'airbag indipendente si alza è u veiculu s'alluntana da u tester.
1) Hè saldatu da una pipa d'acciaio quadrata solida è una struttura di piastra d'acciaio di carbonu, cù una struttura precisa, alta resistenza è resistenza à u rollu.
2) Adopta un designu di rulli altu è bassu, cù a tecnulugia di u terzu roller stop motor, riducendu l'usura di i pneumatici causata da u roller durante u prucessu di ispezione.
3) A superficia di u rollu hè trattatu cù corindone, è u coefficient d'aderenza hè vicinu à a situazione attuale di a superficia stradale.
4) Sensori di forza di frenu di alta precisione sò scelti cum'è cumpunenti di misurazione, cù dati precisi è precisi.
5) L'interfaccia di cunnessione di u signale adopta un disignu di plug aviation, chì assicura una stallazione rapida è efficiente, dati stabili è affidabili
Tester di frenu a rulli Anche 3-Ton hè adattatu per diverse industrie è campi, è pò esse usatu in u mercatu di l'automobilistica per u mantenimentu è u diagnosticu, è ancu in i centri di teste di i veiculi per l'ispezione di i veiculi.
Mudellu |
ACZD-3 |
Massa di carica à l'assi ammissibile (kg) |
3000 |
Forza di frenu massima misurabile (N) |
9000 × 2 |
Errore di indicazione di forza di frenu |
<± 3% |
Différence de hauteur entre les rouleaux avant et arrière (mm) |
30 |
Dimensione di u rullu (mm) |
ф245 × 950 |
Spatu internu di u rullu (mm) |
600 |
Spanu esternu di u rullu (mm) |
2500 |
Distanza centru di u rullu (mm) |
419 |
putenza di u mutore (kw) |
2 × 4 kW |
Dimensioni di cunfine (K*W*H) mm |
3600 × 850 × 390 (490 cù coperta di piastra) |
Forma di superficia roller |
Corindone |
U terzu rullu |
Iè |
Pressione di l'aria di travagliu (MPa) |
0,6-0,8 |
Metudu di elevazione |
Elevazione di l'airbag |
Alimentazione di u mutore |
AC380V ± 10% |
Alimentazione di u sensoru |
DC 12V |
